RE/RP

Breuckmann 3D光學掃描
Breuckmann 3D
光學掃描
產品編號:009-2 放大圖
產品名稱:
Breuckmann 3D
光學掃描
產品說明


Breuckmann 3D光學掃描

  Breuckmann 3D scanne 以三角光學偵測原理 . 量測物體之數位資料 , 其偵測原理就是藉由特定光源照射及不同照相機位置之關係 . 光學處理軟體透過對光紋圖樣分析的技術和照相機之畫面做比對 , 可在 0.98-2 秒內計算出上佰萬點之 3D 點座標 , 取得任何 3D 物件之 3D 資料。

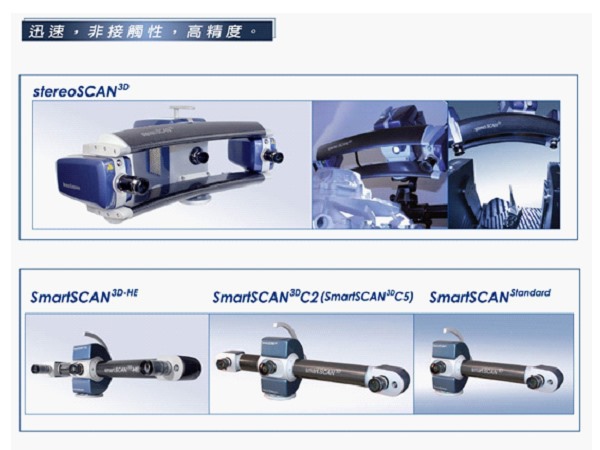

stereoSCAN3D系列

smartSCAN3D系列

smartSCAN3D系列



stereoSCAN3D-HE

smartSCAN3D-HE

smartSCAN 3D standard

smartSCAN3D C2

smartSCAN 3D C5

光源(選其一)

100W Halogen Lamp / 120W Discharge Lamp High Power Projector / 70W Led High Power Projector

100W Halogen Lamp / 250W High Power Lamp

100W Halogen Lamp

100W Halogen Lamp / 250W High Power Lamp

重量(Sensor)

6kg

6.5kg

4kg

4kg

4kg

畫素

4.0MegaPixel

5.0MegaPixel

8.0MegaPixel

1.4MegaPixel

4.0MegaPixel

0.8MegaPixel

2.0MegaPixel

5.0MegaPixel

資料擷取時間

0.98;980ms

0.96;960ms

0.98;980ms

0.98;980ms

0.98;980ms

量測

角度

10,20,30 degree

30 degree

10,20,30 degree

20 degree

10,20,30 degree(軟體設定)

量測範圍FOV

125~725mm

60~950mm

75~1100mm

30~1500mm

125~1250mm

125~550mm

125~700mm

30~1500mm

資料

介面

BRE, STL, PLY, VRML

ASC, BRE, STL, PLY, VRML

操作

系統

WIN XP 32/64 Bit / WIN7 64Bit

Camera sensor資料擷取介面

b/w or colour, CCD, FireWireR IEEE 1394b

colour, CCD, FireWireR IEEE 1394b

系統效益

  • IEEE 1394介面,可搭配NOTEBOOK使用,設備移動性佳
  • 模組化系統架構 系統規格大小切換容易.
  • 可提供符合德國檢測認證標準(VDI2634)
  • 提供10.20.30度多種掃描角度
  • 碳纖維架構掃瞄系統,系統穩定性佳.不變形.環境.溫度影響小
  • 掃描設備獨立操作, 不需靠CNC,CMM等載具及任何前處理工作(貼標緻)
  • 可搭配Robot.,CMM 3D量床.軟體形狀特徵定位.傳統定位(球體,基準blocks),標籤定位
  • 模型可貼或不貼定位標籤模式.
  • 掃描設備不需特定環境安排.
  • 量測速度及精度:單筆點數達140萬點/450萬點/660萬點, 掃描速度<1秒內完成
  • Laser-Point 可快速定焦, 預知掃描範圍.
  • 預視功能(PreView), 預知掃描範圍及光源現況,並可調整投射光強度
  • 量測範圍介於30 mm1500 mm之間 .
